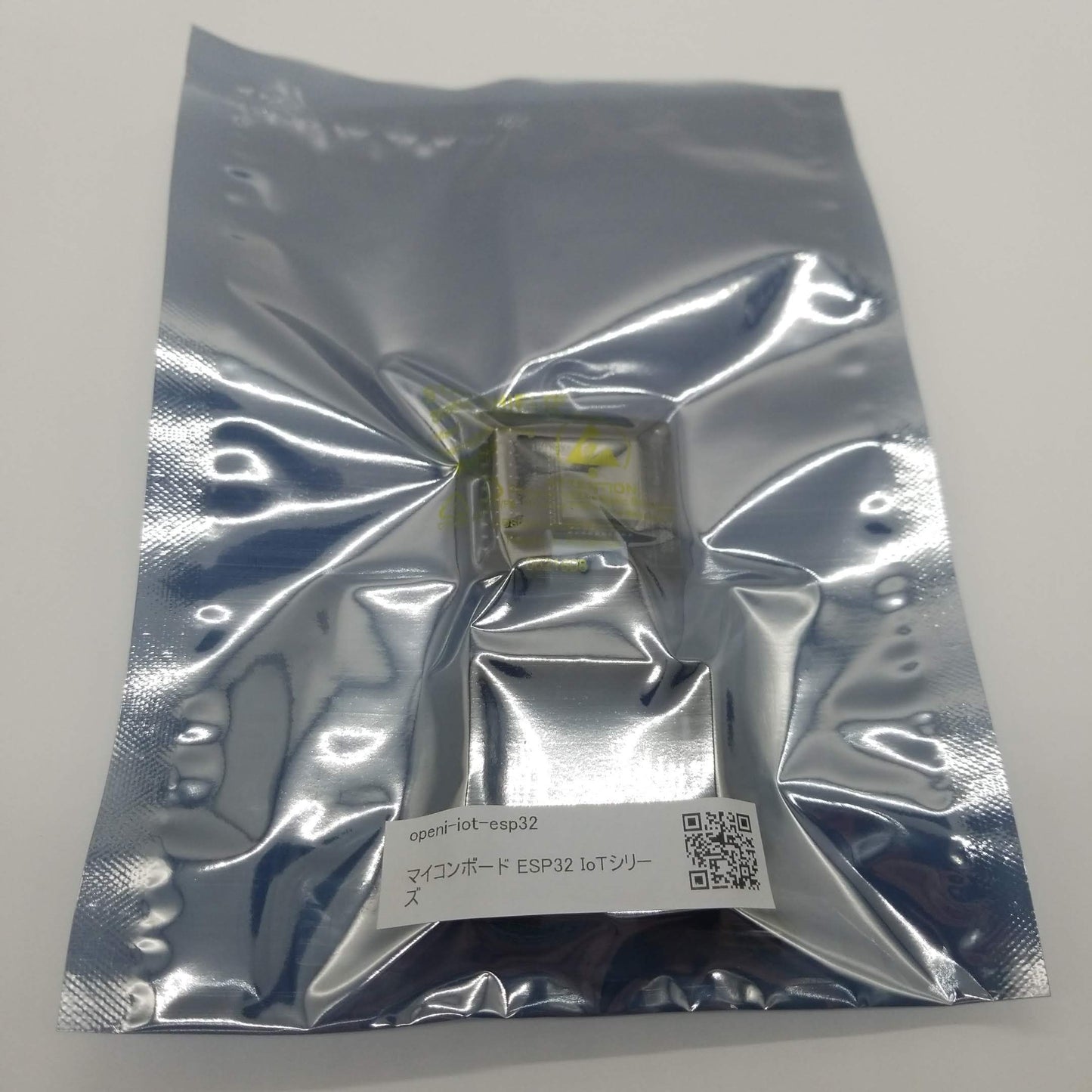

IoTシリーズのマイコンESP32を使用したボードです。
ピンアサイン(日本圧着端子製造 S06B-PASK-2)
|
1 |
EN |
|
2 |
3.3V |
|
3 |
TXD |
|
4 |
GND |
|
5 |
RXD |
|
6 |
IO0 |
バス仕様
|
ピン番号 |
名称 |
ESP32割当 |
説明 |
|
1 |
GA1 |
IO4 |
|
|
2 |
TXD |
TXD0 |
シリアル通信 |
|
3 |
GA2 |
IO13 |
|
|
4 |
RXD |
RXD0 |
シリアル通信 |
|
5 |
GA3 |
IO14 |
|
|
6 |
SDA |
IO21 |
I2C |
|
7 |
GB1 |
IO16 |
|
|
8 |
SCL |
IO22 |
I2C |
|
9 |
GB2 |
IO17 |
|
|
10 |
MOSI |
IO23 |
SPI |
|
11 |
GB3 |
IO32 |
ADC1_CH4 アナログ入出力 |
|
12 |
MISO |
IO19 |
SPI |
|
13 |
GC1 |
IO26 |
|
|
14 |
SCK |
IO18 |
SPI |
|
15 |
GC2 |
IO27 |
|
|
16 |
GC3 |
IO33 |
ADC1_CH5 アナログ入出力 |
|
17 |
GND |
|
|
|
18 |
3.3V |
|
|
|
19 |
GND |
|
|
|
20 |
VDC |
|
電源ボードから |
付属品
- ケース（ポリカーボネート製）
- スペーサー M2 長さ 10mm x 4本
